近几年，随着消费电子、新能源、食品医药等行业对良率追溯和高速产出的极致追求，产线上“检不出、检不准、检不快”的问题越来越突出。

特别是在片状物料的自动化生产中，有一个场景几乎成了“行业级小难题”——

白色传输带上，各种颜色的薄片高速通过，需要精准检测位置并触发动作。

为什么说它难？

1、颜色五花八门

红、蓝、黑、白……薄片颜色多种多样，传感器必须对每种颜色都有稳定的响应，不能“挑食”。

2、传送带是白色的，脏得快

用过白色传送带的工程师都懂：运行几个小时，粉尘、油污、摩擦痕迹就会让原本洁白的带面变成“花白”，甚至灰黑。常规传感器一开始可能还能凑合用，但带子一脏，误报、漏报就接踵而至，产线被迫降速甚至停机调试。

本期小明就来分享一下我们是怎么帮助客户工程师解决这个难题的

应用场景

客户给出的硬指标有三个：

① 响应时间 ≤ 50微秒

50微秒是什么水平？0.00005秒。普通光电传感器的响应时间通常在几百微秒到几毫秒，这个要求直接排除了市面上大部分产品。

② 光斑要极小

对触发位置精度要求高。客户需要在薄片的特定边缘或特征点到达某一位准时触发信号，如果光斑过大，覆盖的是一个区域而非一个点，触发时机就会出现"模糊区"，无法做到精准定位。

③ 传送带脏了，检测不能受影响

客户特别强调：“白色传送带容易出现脏污情况，之前试过几款传感器，刚装上去好好的，下午就开始乱报。这个必须解决。”

解决方案

经过现场勘验和对比测试，我们最终为客户选定了以下组合：

优势一：16微秒响应速度，远超需求

明治PC3放大器在高速模式下，响应时间高速模式下可以达到16微秒（μs）

16μs vs 客户要求的50μs——3倍以上的余量。这意味着即使产线速度进一步提升，系统依然有充足的响应裕度，不会成为产线的瓶颈。

优势二：同轴光纤，真正意义上的"小光斑"

小光斑的实现，靠的是光纤探头和聚焦镜的精密配合：聚焦镜专门适配M3漫反射光纤头，能将光纤射出的光线进一步汇聚，最终形成直径仅Φ0.5mm的光点

优势三：白色光源，从根源上解决"脏带子"难题

市面上绝大多数光纤放大器使用的是红色LED光源。红色光是单一波长，检测原理本质上是靠反射光强度变化来判断物体有无。

在干净的白色传送带上，红光方案勉强可用——白色反射强、深色薄片反射弱，对比度足够。但一旦传送带变脏，反射率下降，与深色薄片之间的亮度差就消失了，传感器自然就失灵了。

于是我们选用PC3搭载的是白色LED光源。

白色光包含全光谱（红、橙、黄、绿、蓝、靛、紫），不同颜色的物体对不同波段的反射特性截然不同。

这意味着，即使传送带变脏导致整体反射率下降，薄片和带子之间的光谱特征差异依然清晰可辨。

传感器关键参数一览

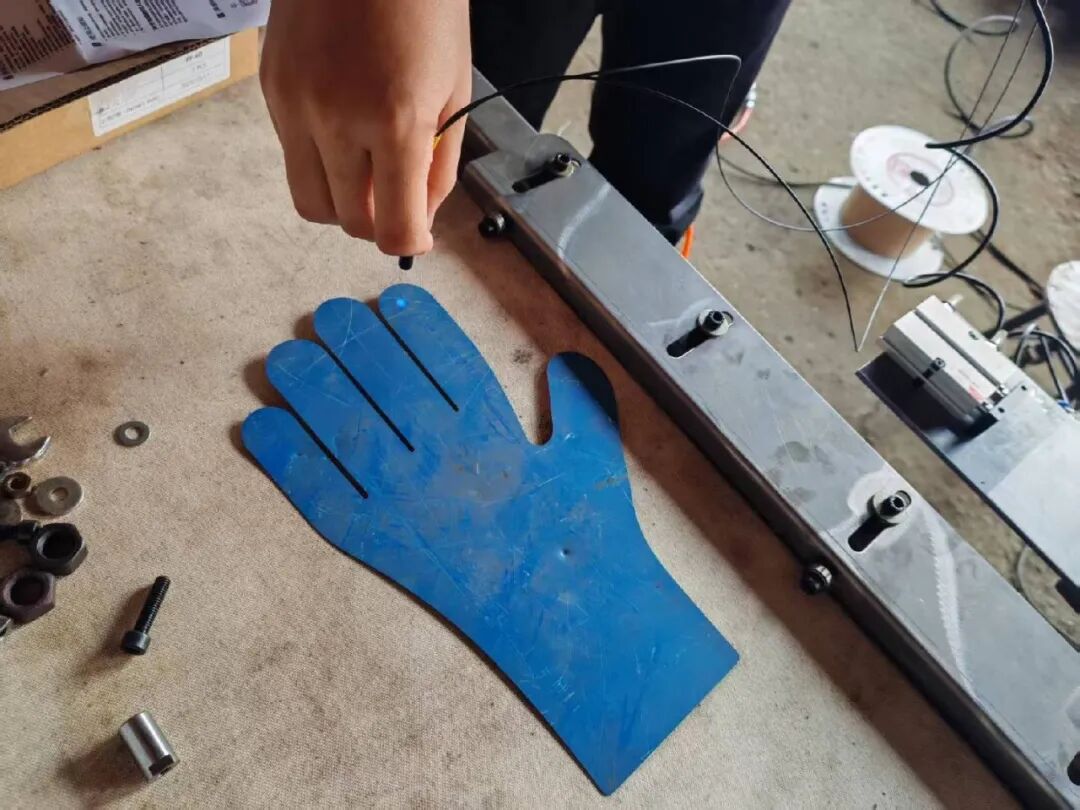

现场验证

✅ 响应速度：50μs要求满足，实际余量充足，产线全速运行无压力

✅ 检测精度：小光斑实现精准定点触发，位置误差控制在客户允许范围内

✅ 背景脏污：传送带运行一月后明显变脏，检测依然稳定，无需频繁调试客户的生产效率得到保障，停机调试频率大幅下降

如果您也面临类似的精密测量难题，欢迎和我们交流！我们将为您提供解决方案，助力您的生产线迈向智能化升级！
